Thách Thức Công Nghệ
1. Tản nhiệt và quản lý nhiệt độ
Một trong những thách thức lớn khi thiết kế bộ sạc EV là tản nhiệt hiệu quả và quản lý nhiệt độ. Điều này đặc biệt quan trọng trong các trạm sạc nhanh và XFC, nơi mà lượng năng lượng cần được truyền tải một cách nhanh chóng. Sự chênh lệch nhiệt độ có thể ảnh hưởng đến hiệu suất sạc và độ bền của các linh kiện. Thiết kế tản nhiệt thông minh và hệ thống quản lý nhiệt độ là chìa khóa để giải quyết vấn đề này.
2. An toàn dữ liệu và giao thức liên lạc
Vấn đề an toàn dữ liệu trở thành mối quan ngại khi sạc xe điện. Giao thức liên lạc như Controller Area Network (CAN) đang trở thành một phần quan trọng của thiết kế bộ sạc. Điều này giúp đảm bảo an toàn khi truyền thông giữa bộ sạc và xe, đồng thời cho phép quản lý năng lượng thông minh và kiểm soát quá trình sạc.
Xu hướng tương lai
1. Phát triển công nghệ pin
Sự phát triển trong công nghệ pin, đặc biệt là pin lithium-ion và các loại pin mới, sẽ có ảnh hưởng đáng kể đến thiết kế bộ sạc. Pin có dung lượng cao hơn và khả năng chịu tải nhanh sẽ đòi hỏi bộ sạc mạnh mẽ hơn và có khả năng tương thích với các công nghệ sạc nhanh.
2. Sự giao thoa công nghệ
Xe điện ngày càng trở thành một phần của hệ thống thông tin liên lạc, thông minh và tự động hóa. Sự giao thoa giữa công nghệ sạc và các yếu tố khác của xe điện, như hệ thống định vị GPS và hệ thống giải trí, đang mở ra nhiều cơ hội cho các ứng dụng mới và trải nghiệm người dùng động cơ xe điện.
Yếu tố quyết định thiết kế
1. Thiết bị nhỏ gọn và an toàn
Thiết kế bộ sạc EV hiệu quả đòi hỏi sự tích hợp của nhiều loại thiết bị nhỏ gọn với điện áp cao. Điều này bao gồm công tắc tơ, rơle, đầu nối và các bộ phận thụ động khác cần thiết để hỗ trợ điện áp và dòng điện cao. Đối với an toàn và độ tin cậy, các thiết bị này phải có điện trở thấp và hoạt động một cách an toàn trong môi trường khắc nghiệt.
2. Tiêu chuẩn khu vực
Có nhiều tiêu chuẩn xác định quá trình sạc AC và DC EV. Ở Bắc Mỹ, tiêu chuẩn SAE J1772 mô tả ba cấp độ sạc EV, trong khi ở Châu Âu, IEC 61851 được sử dụng với bốn chế độ sạc. Sự hiểu biết về các tiêu chuẩn này là quan trọng để thiết kế bộ sạc đáp ứng đúng các yêu cầu khu vực.

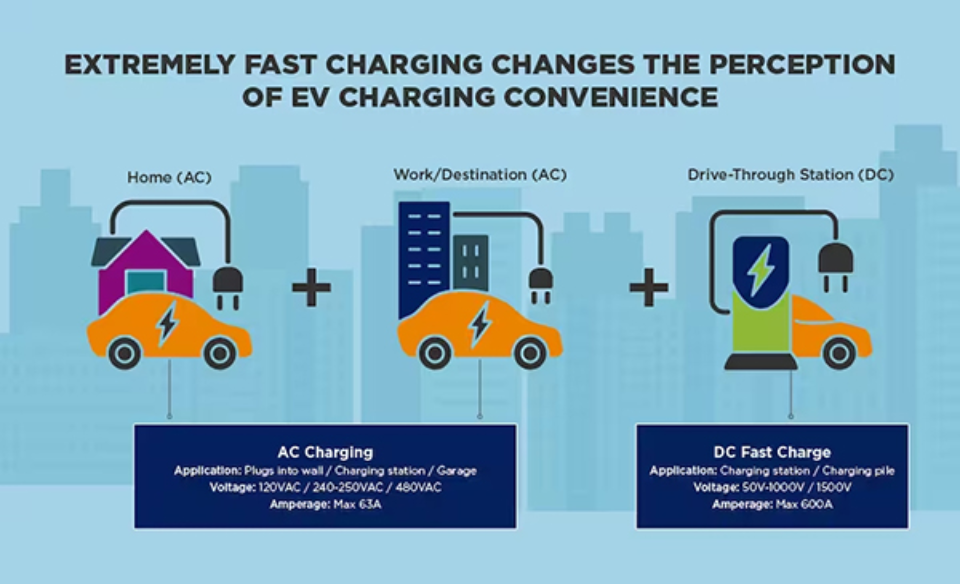

3. Sạc nhanh và tương lai của sạc cực nhanh (XFC)
Bài viết đánh giá sự cần thiết của sạc nhanh, nhưng cũng nhấn mạnh mức độ không đủ của nó trong việc giảm lo lắng về phạm vi xe điện. Điều này dẫn đến sự phát triển của sạc cực nhanh (XFC) với điện áp pin tăng lên 800 V và công suất lên đến 1 kV, giảm thời gian sạc xuống còn 10 phút hoặc ít hơn.
Thiết kế bộ sạc AC và DC

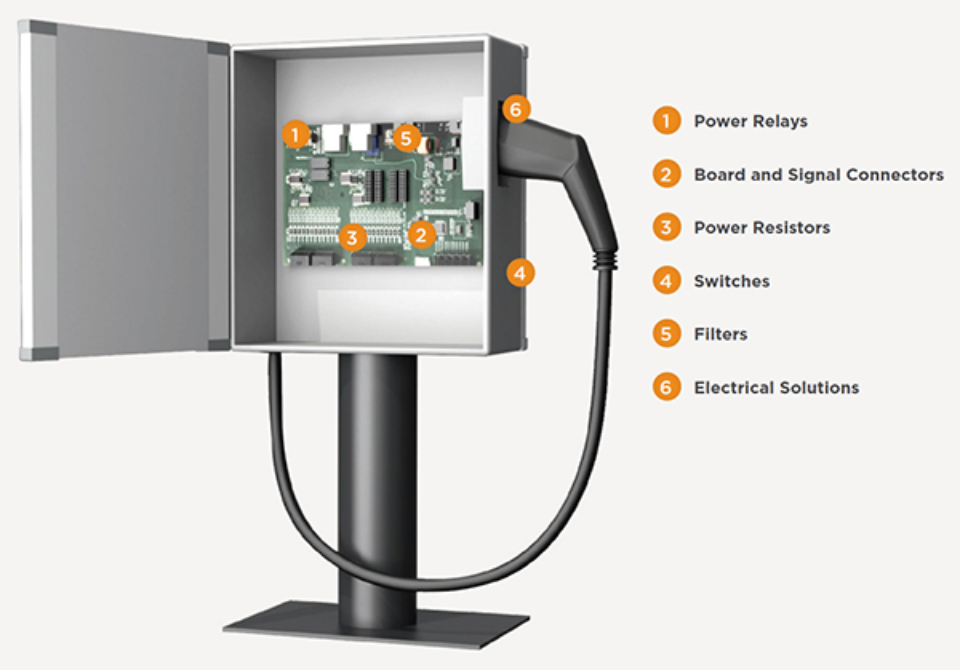

1. Thiết kế bộ sạc AC
1.1. Tiêu chuẩn khu vực Bắc Mỹ
- Cấp 1: Sử dụng ổ cắm trên tường, công suất lên đến 1.9 kW.
- Cấp 2: Sử dụng trạm sạc công suất lên đến 19.2 kW.
1.2. Thiết bị chính cần thiết
- Rơle Nguồn: Sử dụng rơle như dòng T92 của TE với dòng điện định mức lên tới 50 A và đánh giá cho nhiệt độ khắc nghiệt.
- Đầu nối bo mạch và tín hiệu: Sử dụng đầu nối như dòng Dynamic Mini của TE để hỗ trợ kết nối tín hiệu và nguồn PCB bên trong.
- Điện trở nguồn: Sử dụng điện trở như dòng SQ của TE, đảm bảo khả năng cách nhiệt cao và hiệu suất tốt.

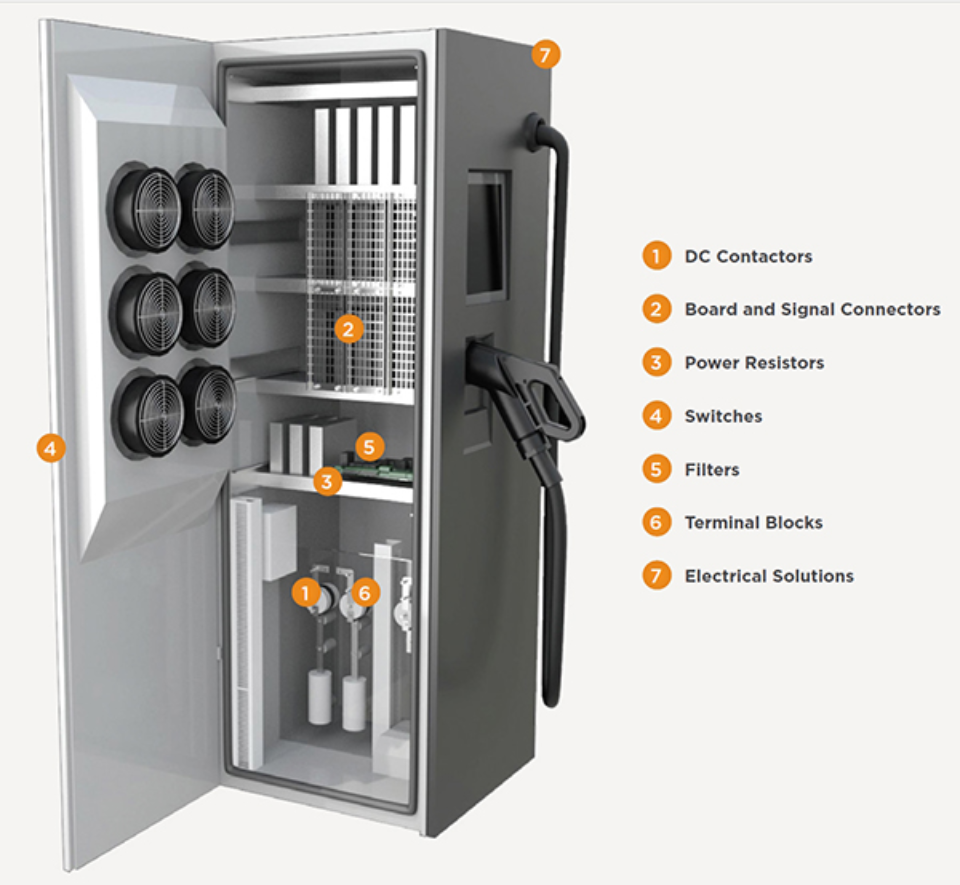

2. Thiết kế bộ sạc DC
2.1. Sự khác biệt với bộ sạc AC
- Sử dụng Công Tắc Tơ thay vì rơle để điều khiển nguồn trong các trạm sạc DC.
- Đầu Nối Tín Hiệu và Điện Trở Nguồn Khác Nhau: Sử dụng đầu nối và điện trở phù hợp với mức điện áp và dòng điện lớn hơn của bộ sạc DC.
- Bộ Lọc EMI Lớn Hơn: Bộ sạc DC có thể yêu cầu bộ lọc lớn hơn hoặc nhiều bộ lọc hơn tùy thuộc vào thiết kế cụ thể.
Để thiết kế một bộ sạc EV hiệu quả, bạn cần tích hợp các linh kiện nhỏ gọn, an toàn và đáng tin cậy. Nắm vững tiêu chuẩn khu vực và hiểu rõ về sạc nhanh và XFC để tạo ra giải pháp đáp ứng nhu cầu ngày càng tăng của thị trường xe điện. Sử dụng các thiết bị từ những nhà sản xuất chất lượng để đảm bảo rằng bộ sạc của bạn đáp ứng tất cả các yêu cầu về hiệu suất và an toàn.
