Thiết bị đo hình học, hay công cụ đo hình học, đóng một vai trò quan trọng trong quy trình sản xuất, đặc biệt là trong ngành công nghiệp chế tạo. Trong bài viết này, chúng tôi sẽ giới thiệu chi tiết về hai loại chính của thiết bị đo hình học: thiết bị đo tròn và thiết bị đo trụ.

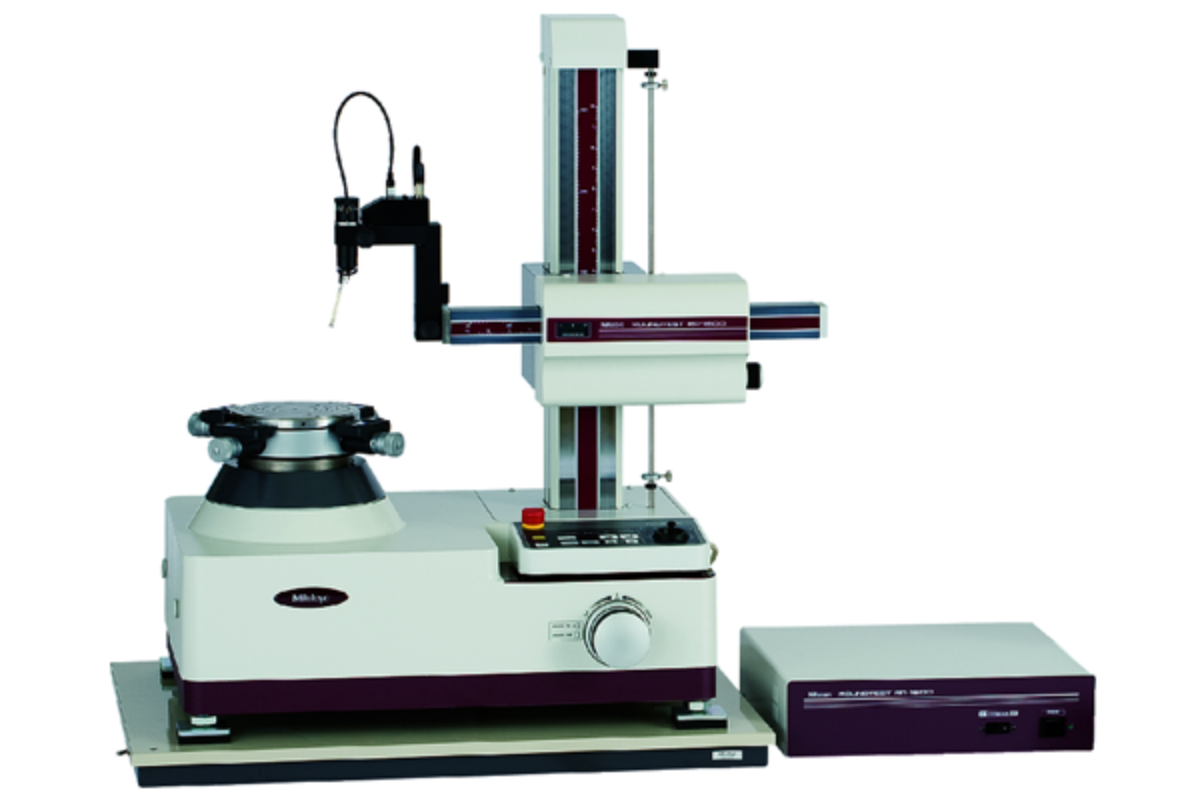

Thiết bị đo tròn – đo lường tính chất tự tham chiếu

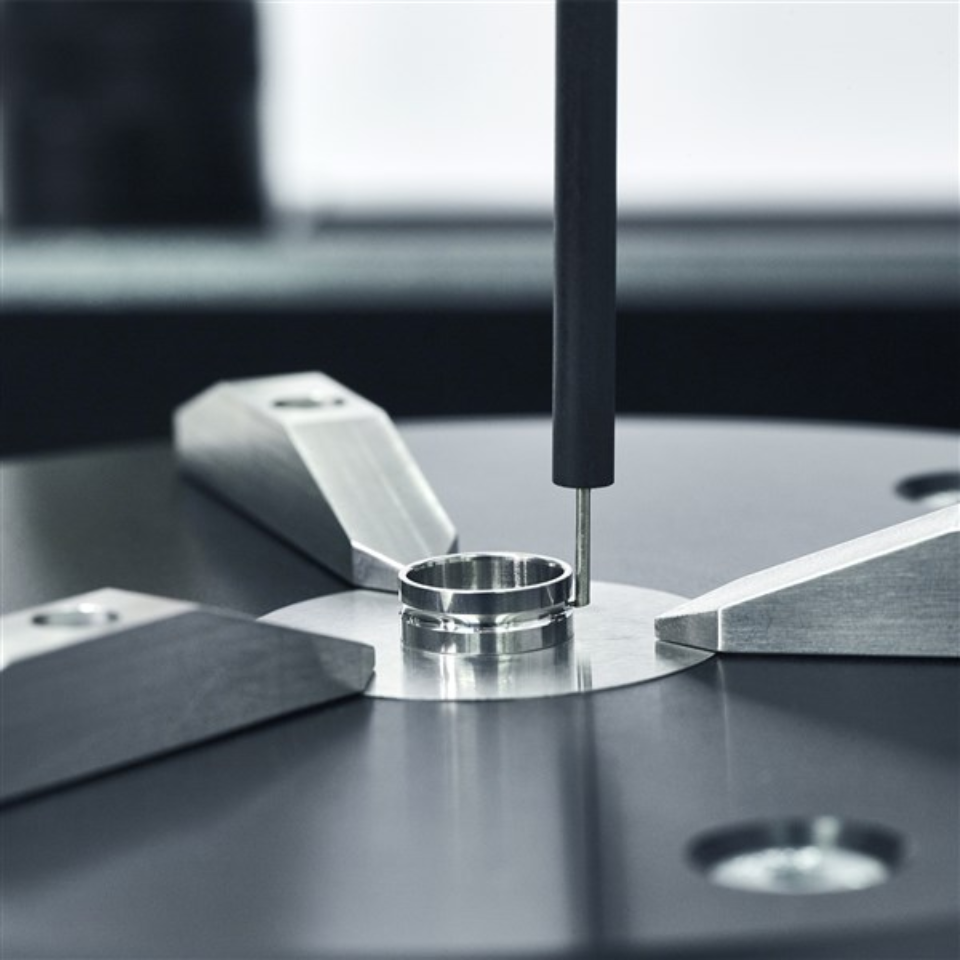

Thiết bị đo tròn được thiết kế để đo các tham số như độ tròn, tâm đối tâm, độ chệch tròn, độ phẳng tròn, vuông góc, độ lệch phẳng, độ lệch mặt, song song tròn và đồng trục, tất cả đều là đo lường tự tham chiếu. Các tham số này được đo bằng cách đặt chi tiết làm việc lên một bàn xoay chính xác và sử dụng bộ cảm biến để đo lường sự chệch lệch so với vòng tròn tham chiếu được cung cấp bởi trục quay.
Những đo lường tự tham chiếu không đòi hỏi bất kỳ điểm tham chiếu nào được thiết lập độc lập trên chi tiết, giúp tiết kiệm thời gian đo lường. Sau khi chi tiết đã được tâm trên bàn xoay chính xác và thiết bị tạo ra một dạng đồ tròn được đặt ở trung tâm, báo cáo sẽ chỉ ra độ tròn lý tưởng và tính toán sự chệch độ tròn so với vòng tròn tham chiếu.
Phương pháp xác định vòng tròn tham chiếu
Có bốn phương pháp chuẩn hóa khác nhau để xác định vòng tròn tham chiếu: Tách rời theo phương tuyến, Phương pháp bình phương ít nhất, Đường kính lớn nhất và nhỏ nhất được đặt vào trong, và Tích luỹ kích thước. Lựa chọn phương pháp thường phụ thuộc vào cách chi tiết được sử dụng và tương tác của nó với các chi tiết khác.

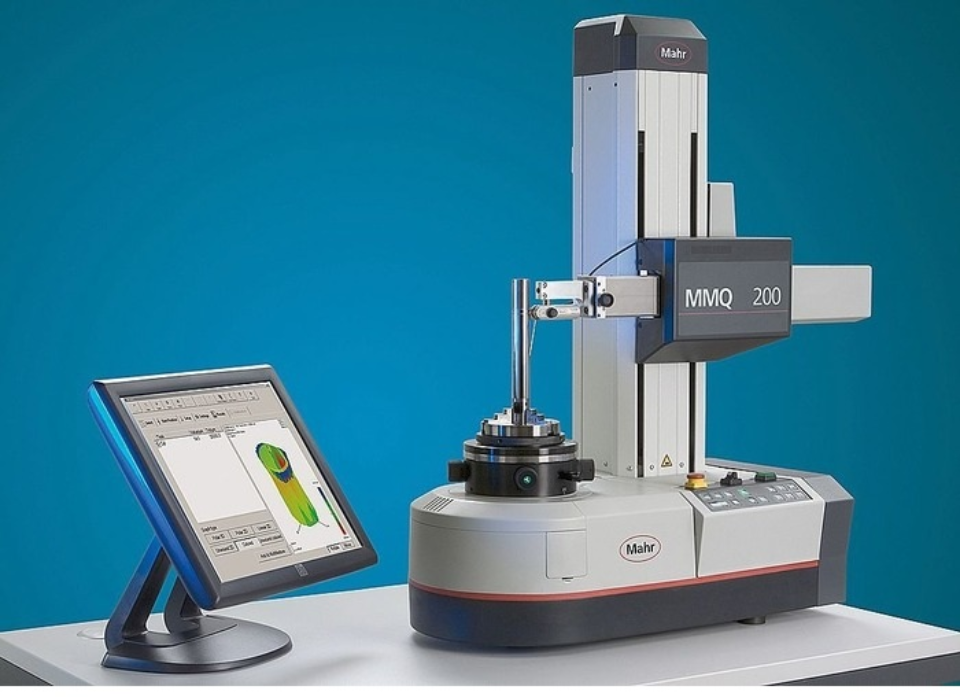

Thiết bị đo trụ – bước tiến mạnh mẽ từ thiết bị đo tròn
Thiết bị đo trụ là bước tiến từ thiết bị đo tròn cơ bản. Thiết bị này có trình điều khiển cảm biến được hỗ trợ bởi một bàn trượt dọc chính xác, đồng thời làm trục tham chiếu dọc với độ thẳng và độ chính xác vị trí tuyến tính đã biết trước. Ngoài khả năng đo lường các tham số của thiết bị đo tròn, thiết bị đo trụ còn cho phép đo lường các tham số có tham chiếu, như tâm đối tâm, đồng trục, tổng runout, thẳng đứng và song song dọc.
Đo lường tham số tham chiếu
Với đo lường tham số có tham chiếu, cần một hoặc nhiều đo lường thiết lập để xác định một điểm tham chiếu trên chi tiết. Điều này phải được thực hiện trước khi các tính năng như tâm đối tâm hay đồng trục có thể được đo lường.
Ví dụ, để đo lường tâm đối tâm của một vòng bi, đường kính nội đường phải được đo lường trước để xác định một điểm trung tâm; sau đó, đường kính ngoại đường được đo lường và trung tâm của nó được xác định. Độ lệch là khoảng cách giữa hai trung tâm này, trong khi tâm đối tâm là gấp đôi số này.
Điều quan trọng về đặt điểm tham chiếu
Đặt điểm tham chiếu phụ thuộc vào cấu hình của chi tiết và cách chi tiết được sử dụng. Ví dụ, trên một trục có một ổ đỡ ở mỗi đầu nơi bạn cần thiết lập sự đồng trục của ổ trung tâm, điểm tham chiếu có thể được thiết lập bằng cách sử dụng hai ổ đỡ – giả sử rằng hai ổ đỡ này là đồng trục với nhau. Một phương pháp khác là đo lường hai điểm trên một trong những ổ đỡ để thiết lập điểm tham chiếu.
Dù cho yêu cầu của bạn là gì hay loại thiết bị bạn cần, các công cụ đo hình học trở nên hấp dẫn hơn cả về giá cả và sự dễ sử dụng. Điều này giúp chúng có thể được sử dụng gần hơn và gần hơn với điểm sản xuất, đồng thời cho phép sự sử dụng bởi các nhà điều hành mà không cần nhiều đào tạo đặc biệt.
