Kịch bản đo rung

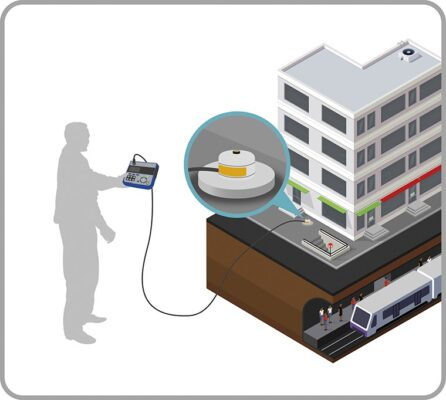

Chuyển động (hoặc động lực) của chủ thể rung được chuyển hóa thành tín hiệu điện, bởi cảm biến rung hoặc bộ thu. Về cơ bản, cảm biến là một thiết bị có khả năng biến sự chuyển đổi định lượng về mặt cơ học (như sự dịch chuyển, vận tốc, gia tốc, và lực tác động) thành sự chuyển đổi định lượng điện tử (như điện áp, hoặc dòng điện). Do tín hiệu đầu ra (điện áp hoặc dòng điện) của một cảm biến là vô cùng nhỏ để lưu lại trực tiếp, một thiết bị chuyển đổi tín hiệu được sử dụng để khuếch đại tín hiệu tới giá trị yêu cầu. Ngõ ra của bộ chuyển đổi tín hiệu có thể được xem bởi bộ hiển thị, giúp ích cho việc kiểm tra trực quan, và có thể được ghi lại bởi thiết bị thu, hoặc lưu vào máy tính để sử dụng sau. Dữ liệu sau đó được phân tích để xác định đặc tính rung mong muốn của máy hoặc kết cấu.

Tùy vào loại tín hiệu định lượng đo được, một thiết bị đo rung có thể được gọi là máy đo rung (vibrometer), máy đo vận tốc (velocity meter), gia tốc kế, máy đo pha, hoặc máy đo tần số. Nếu thiết bị được thiết kế để ghi lại giá trị định lượng đo được, thì thay vì gọi là “kế” (ví dụ như gia tốc kế, hoặc máy đo vận tốc” sẽ được gọi bằng “máy ghi”. Trong một số ứng dụng, ta cần làm rung máy hoặc kết cấu để tìm tần số cộng hưởng của chúng. Máy rung điện động lực, máy rung điện thủy lực và máy phát xung được sử dụng để thực hiện nhiệm vụ này.

Chọn thiết bị đo rung cần cân nhắc những yếu tố gì?

Những yếu tố sau thường được cân nhắc để quyết định loại thiết bị đo rung được sử dụng cho một yêu cầu đo rung:

• Khoảng kỳ vọng của dải tần số và cường độ.

• Kích thước của máy/ kết cấu được đo

• Tình trạng hoạt động của máy/thiết bị/kết cấu

• Phương pháp xử lý tín hiệu được sử dụng (như hiển thị bằng dạng hình ảnh, lưu tín hiệu dưới dạng hình ảnh trực quan, hoặc lưu trữ bản ghi kỹ thuật số để xử lý bằng máy tính).
