Mạch điện tử đầu tiên từng được xây dựng có lẽ bao gồm một pin, một đèn và một công tắc. Khi bạn đóng công tắc, đèn sáng, và khi bạn mở công tắc, đèn tắt. Đó là cách chúng ta học về vai trò của công tắc trong thiết kế điện tử. Chìa khóa để chọn loại công tắc tốt nhất cho một thiết kế là xác định chức năng của công tắc, loại công tắc cần thiết, và dòng điện và điện áp yêu cầu.
Ở đây, chúng ta sẽ tập trung vào các công tắc trượt được sử dụng trong các thiết kế nhỏ gọn. Ứng dụng mục tiêu đòi hỏi các công tắc trượt siêu nhỏ với kích thước nhỏ gọn và hình dáng thấp cho phép mật độ bảng mạch in (PCB) cao và xếp chồng gần nhau.
Nhiều nhà sản xuất đã cung cấp dòng công tắc trượt siêu nhỏ loại SS cho các ứng dụng sử dụng chuyển mạch cấp logic và công suất thấp cho những yêu cầu này. Dòng sản phẩm bao gồm thiết kế kích hoạt từ trên và bên cạnh với kích thước nhỏ gọn. Chúng có sẵn trong một loạt các cấu hình rộng lớn, mỗi cấu hình đều cung cấp hoạt động mượt mà với hoạt động detent tích cực và ổn định liên lạc tăng cường. Trước khi đi vào chi tiết, hãy xem xét một số kiến thức cơ bản về công tắc trượt.
Thông tin cơ bản về công tắc trượt
Giống như hầu hết các loại công tắc, công tắc trượt có các thành phần cơ bản giống nhau bên trong vỏ, bao gồm một tiếp điểm di chuyển được gắn vào cực chung và các tiếp điểm cố định được kết nối với các cực đầu ra (Hình 1).
Cơ chế công tắc trượt bao gồm một tiếp điểm có thể di chuyển trượt qua một trong hai tiếp điểm cố định. Trong các thiết bị chuyển mạch dòng SS, Công tắc siêu nhỏ sử dụng các tiếp điểm thanh ngang đôi trượt (STC) cung cấp cơ chế tiếp xúc có độ tin cậy cao. Hoạt động của công tắc mượt mà với cảm giác sắc nét, khả năng truyền động hãm tích cực và tăng độ ổn định của tiếp điểm.
BÀI VIẾT LIÊN QUAN
Tiếp điểm chuyển động tiếp xúc với tiếp điểm cố định ở góc vuông, làm giảm diện tích điểm tiếp xúc của nó, dẫn đến điện trở tiếp xúc ổn định hơn. Các thanh ngang kép kẹp chặt các tiếp điểm cố định, cung cấp khả năng dự phòng tiếp điểm để có độ tin cậy cao hơn. Chuyển động tự xóa sẽ làm sạch các điểm tiếp xúc của công tắc sau mỗi lần truyền động.
Cực (poles), Số lượng kết nối đầu ra (throw) và Vị trí
Công tắc được xác định bằng số lượng mạch được điều khiển bởi công tắc và số lượng tiếp điểm được thực hiện trong mỗi mạch (Hình 2).
Cực đề cập đến số lượng mạch được điều khiển bởi công tắc. Công tắc một cực (SP) chỉ điều khiển một mạch điện duy nhất. Công tắc hai cực (DP) điều khiển hai mạch độc lập. Việc ném công tắc mô tả số lượng kết nối đầu ra mà mỗi cực công tắc có thể có. Dòng SS có sẵn ở cấu hình SP và DP với kết nối ném đôi (DT) hoặc kết nối ba lần (3T).
Ví dụ về công tắc trượt dòng SS siêu nhỏ

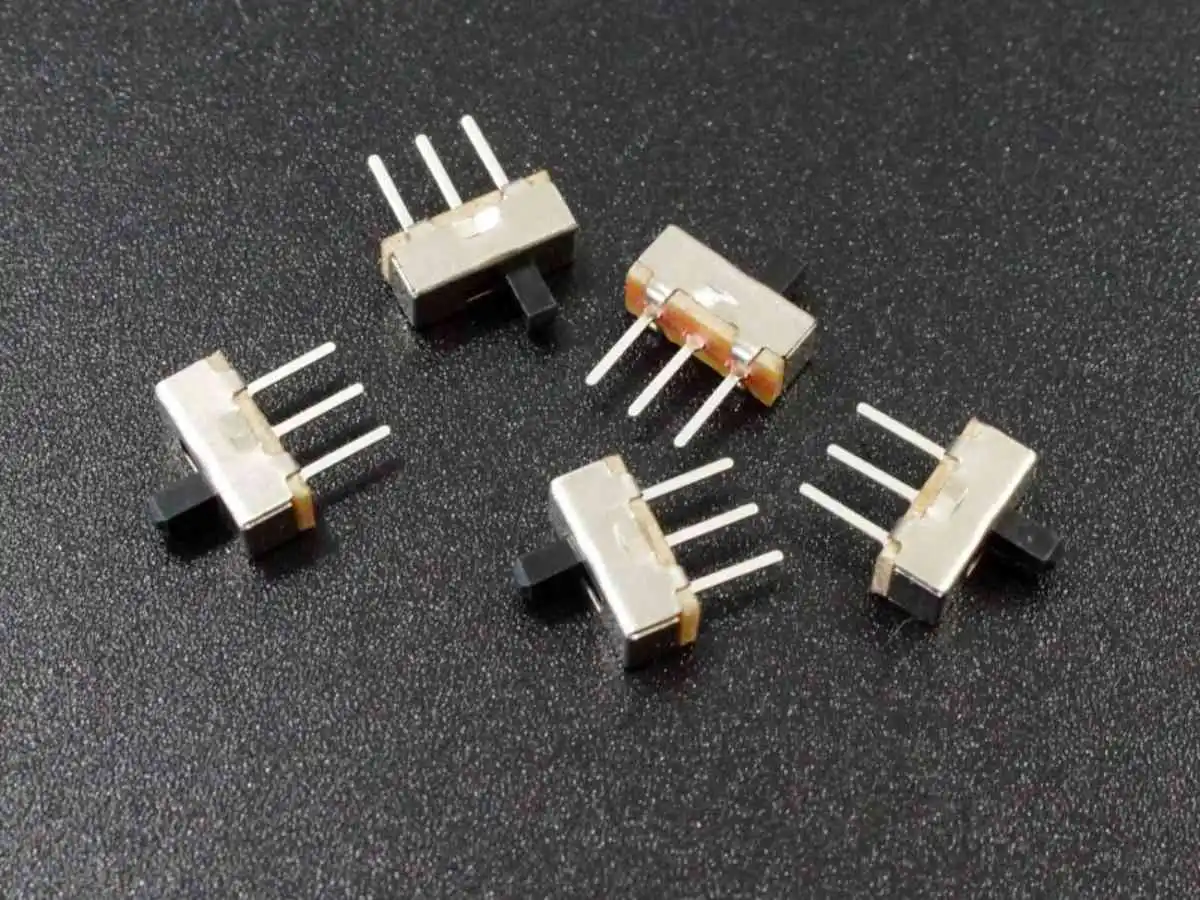

Công tắc trượt SPDT có một đầu cuối chung duy nhất và hai đầu cuối đầu ra (Hình 3).
Ví dụ: công tắc SPDT này có một cực duy nhất và hai tùy chọn đầu ra công tắc khác nhau.
Đề cập đến hàng SPDT trong Hình 2, thiết bị đầu cuối chung (chân 2 ở giữa) được kết nối với đầu ra bên phải (chân 1) khi thanh trượt ở vị trí bên phải. Tương tự, khi thanh trượt ở vị trí bên trái (như trong Hình 3), cực chung được kết nối với cực đầu ra bên trái (chân 3).
Thời gian tiếp xúc đề cập đến thứ tự mà thanh trượt kết nối các tiếp điểm liền kề. SPDT là loại công tắc đóng trước (MBB) hay còn gọi là loại công tắc tiếp điểm ngắn mạch.
Các chân chung và đầu ra được kết nối nhanh chóng khi thanh trượt thay đổi vị trí. Thời gian tiếp điểm thay thế là loại công tắc ngắt trước khi thực hiện (BBM) hoặc loại công tắc tiếp điểm không chập mạch. Thanh trượt trong bộ chuyển mạch BBM không kết nối các đầu ra trong khi chuyển đổi. Cần phải có công tắc BBM để ngăn chặn đoản mạch nếu công tắc SPDT kết nối một đường dây chung giữa hai nguồn điện áp khác nhau.
SPDT được đánh giá có thể xử lý các mức năng lượng thấp lên tới 100 milliamperes (mA) ở điện áp lên đến 30 volt DC (VDC). Các mức công suất lớn hơn 0,4 volt-ampe (VA) sử dụng lớp mạ bạc trên bề mặt tiếp xúc và có điện trở tiếp xúc được chỉ định là 20 miliohms (mΩ) trở xuống.

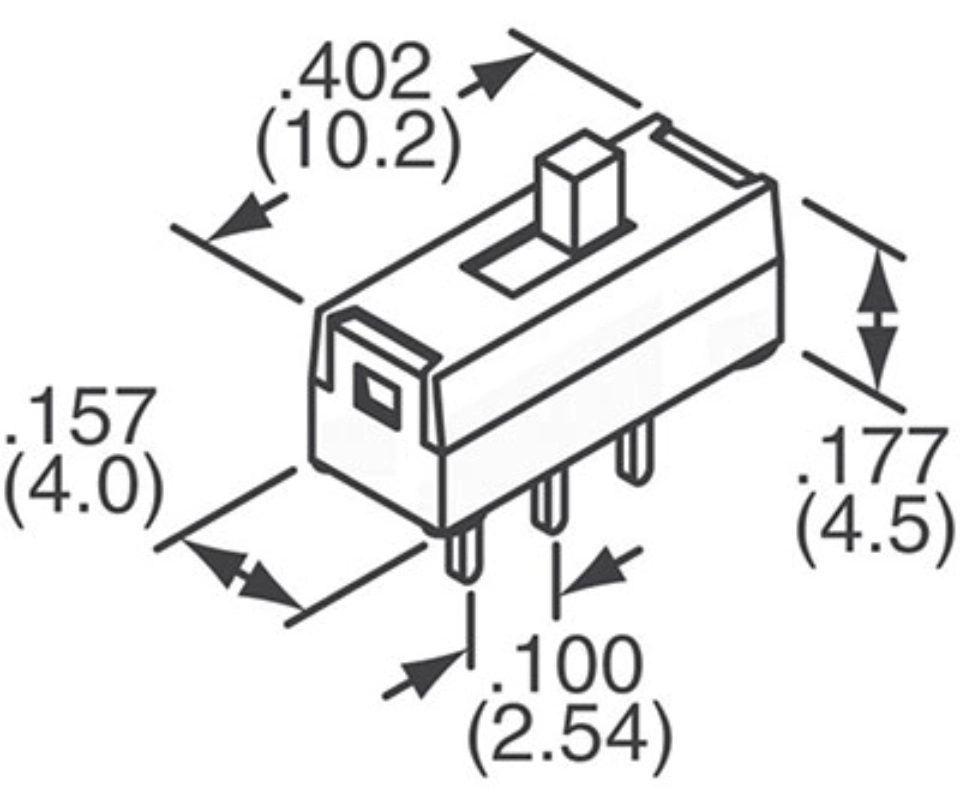

SPDT là một công tắc trượt siêu nhỏ với thiết kế rất nhỏ gọn (Hình 4).
Kích thước của công tắc là dài 0,402 inch (10,2 mm), rộng 0,157 inch (4 mm) và cao 0,177 inch (4,5 mm). Chúng rõ ràng là siêu nhỏ. Các chân tiếp xúc cách nhau khoảng 0,100 inch (2,54 mm) để phù hợp với lưới bố trí lỗ thông thường trên bảng mạch in.
Công tắc trượt DPDT là một công tắc lật hai chiều với lắp góc vuông, vì vậy thanh trượt nằm ở bên cạnh thân công tắc và được mô tả là một công tắc kích hoạt từ bên cạnh (Hình 5).
Tham khảo hàng DPDT trong Hình 2, công tắc DP có hai đầu cuối chung, mỗi đầu có hai kết nối đầu ra có thể. Giống như SPDT, DPDT là bộ chuyển mạch MBB.
DPDT được đánh giá là có thể xử lý các mức logic công suất thấp dưới 0,4 VA ở điện áp 28 volt AC (VAC) hoặc DC (VDC). Hoạt động ở mức logic công suất thấp này được gọi là mạch khô; không có hồ quang điện khi các tiếp điểm mở hoặc đóng ở các mức điện áp thấp này. Điều này có nghĩa là vết xỉn màu trên các điểm tiếp xúc không bị đốt cháy và có thể tích tụ lại, làm tăng điện trở tiếp xúc. Lớp mạ vàng trên các bề mặt tiếp xúc được sử dụng cho loại dịch vụ này có điện trở tiếp xúc danh định từ 40 mΩ trở xuống.
Kích thước của công tắc là dài 0,402 inch (10,2 mm), rộng 0,257 inch (6,54 mm) và cao 0,197 inch (5 mm). Các chân tiếp xúc cũng được đặt cách nhau để phù hợp với lưới khoảng cách lỗ bo mạch máy tính 0,100 inch (2,54 mm) phổ biến.
Bộ chuyển mạch BBM SP3T có một tiếp điểm chung duy nhất và ba tiếp điểm đầu ra (Hình 6).
Công tắc SP3T này có ba vị trí trượt. Ở vị trí trung tâm như trong Hình 6, đầu nối 3 và 2 được kết nối. Ở vị trí ngoài cùng bên trái, đầu cuối 1 được kết nối với đầu cuối chung 3 và ở vị trí ngoài cùng bên phải, đầu cuối 3 và 4 được kết nối. Là một công tắc BBM, khi thanh trượt được di chuyển, các điểm tiếp xúc với cặp thiết bị đầu cuối hiện tại sẽ bị ngắt trước khi kết nối tiếp theo được thiết lập.
BBM SP3T được định mức có thể xử lý 100 mA ở 30 VDC sử dụng bề mặt tiếp xúc mạ bạc, có điện trở tiếp xúc từ 20 mΩ trở xuống.
Kích thước của công tắc là dài 0,622 inch (15,8 mm), rộng 0,157 inch (4 mm) và cao 0,177 inch (4,5 mm). Các chân tiếp xúc cũng được đặt cách nhau để phù hợp với lưới khoảng cách lỗ bo mạch máy tính 0,100 (2,54 mm) phổ biến.
Kết
Dòng SS là các công tắc trượt có kích thước nhỏ gọn để lắp và xếp chồng bo mạch máy tính mật độ cao. Cơ chế STC của chúng mang lại lợi ích là hoạt động mượt mà hơn với phản ứng hãm tích cực và độ ổn định tiếp xúc cao.
