Theo Tin PTB. Đăng ngày 12.01.2023
Tại Đức, PTB chịu trách nhiệm truy xuất nguồn gốc đo lường của các dụng cụ đo lường trong lưới điện cao áp. Bằng cách truy tìm các dụng cụ đo lường theo tiêu chuẩn quốc gia, PTB đảm bảo rằng năng lượng truyền được ghi lại chính xác bằng các dụng cụ đo lường đầy đủ.
BÀI VIẾT LIÊN QUAN
Thiết lập hiệu chuẩn mới được phát triển tại PTB dựa trên máy phát SV cho phép mô phỏng điện áp xoay chiều cao (hoặc dòng điện) được đồng bộ hóa tạm thời và truyền theo giao thức mạng IEC 61850-2 LE đến đồng hồ đo năng lượng điện đang được xác minh. Tốc độ lấy mẫu từ 4000 đến 14400 mẫu mỗi giây được xác định bởi giao thức mạng. Trong thiết lập hiệu chuẩn cho các dụng cụ đo dựa trên SV, do đó máy phát điện mô phỏng các máy biến áp dụng cụ kỹ thuật số.
Phần mềm điều khiển máy phát SV về cơ bản hoạt động như một máy phát dạng sóng SV, điều khiển giao thức đo tuần tự và tính toán năng lượng điện và năng lượng. Khi làm như vậy, các tín hiệu điện áp và dòng điện được tạo ra mô phỏng dòng điện và năng lượng của lưới ba pha. Dựa trên điều này, công suất tham chiếu và giá trị năng lượng tham chiếu được tính toán để hiệu chuẩn.

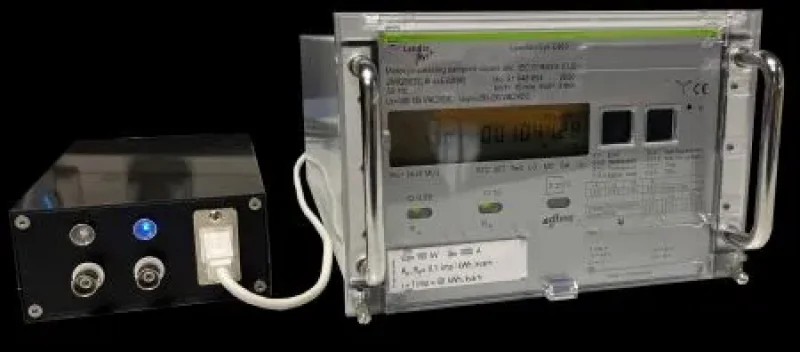

Ủy ban Kỹ thuật Điện Quốc tế (IEC) hiện đang chuẩn bị một tiêu chuẩn đặc biệt cho đồng hồ đo năng lượng điện kỹ thuật số (IEC TS 62053-25 ED1). Do đó, PTB trước tiên đã sử dụng tiêu chuẩn IEC 62053-22 hiện có cho đồng hồ đo tĩnh cho năng lượng hoạt động AC (các lớp 0,1S, 0,2S và 0,5S) để phát triển lịch trình thử nghiệm cho đồng hồ đo năng lượng điện được hiệu chuẩn. Sau đó, có thể sử dụng thiết lập được phát triển gần đây để thực hiện thử nghiệm đầu tiên trên đồng hồ đo năng lượng kỹ thuật số có sẵn trên thị trường có cấp độ chính xác 0,2S do nhà sản xuất châu Âu sản xuất ở tần số lưới 50 Hz, điện áp danh định 100 kV và dòng điện danh định 1000 A. Các phép đo được thực hiện theo lịch trình thử nghiệm đã phát triển đã chỉ ra rằng các sai số đo của đồng hồ đo năng lượng cho năng lượng hoạt động thấp hơn một bậc độ lớn so với giới hạn dung sai được xác định bởi lớp chính xác của máy đo.
Với quan điểm về sự thay đổi dự kiến trong tình hình tiêu chuẩn hóa trong vài năm tới, thiết lập đo lường sẽ liên tục được điều chỉnh cho phù hợp với các yêu cầu trong tương lai. Hơn nữa, hiệu quả đọc đồng hồ lớn hơn được cung cấp bởi giao diện quang học sẽ được đưa vào đánh giá trong ngắn hạn đến trung hạn.
Bài báo công bố khoa học
Y. Chen, E. Mohns, M. Seckelmann, S. de Rose: Xác định biên độ và pha chính xác bằng cách sử dụng các thuật toán lấy mẫu lại để hiệu chuẩn các dụng cụ Giá trị lấy mẫu. Cảm biến 20, 7345 (2020)
