Khám phá sự tiến bộ của dưỡng đo kiểm trong quá trình đo lường chính xác và lặp lại trong môi trường sản xuất. Hướng dẫn chi tiết về đặc điểm cơ bản, lựa chọn phù hợp và cách đánh giá hiệu suất của dưỡng đo kiểm. Tìm hiểu cách chọn lựa đúng và tối ưu hóa sử dụng dưỡng đo kiểm cho ứng dụng của bạn
Đặc điểm cơ bản của dưỡng đo kiểm
Dưỡng đo kiểm thường được sử dụng ở môi trường sản xuất để đo đường kính hoặc độ dày một cách nhanh chóng và lặp lại. Chúng có thể được cầm tay hoặc lắp đặt trên khung, thường bao gồm một khung hình “C”, hai mũi đóng (một cố định và một dưới áp lực của lò xo), và một hỗ trợ ở phía sau khung để định vị bộ phận cần đo. Thuật ngữ ‘dưỡng đo’ xuất phát từ việc khi một bộ phận được đẩy giữa hai mũi, áp lực của lò xo đưa nó vào vị trí đo đối với hỗ trợ ở phía sau.
Sự tiến hóa của dưỡng đo kiểm

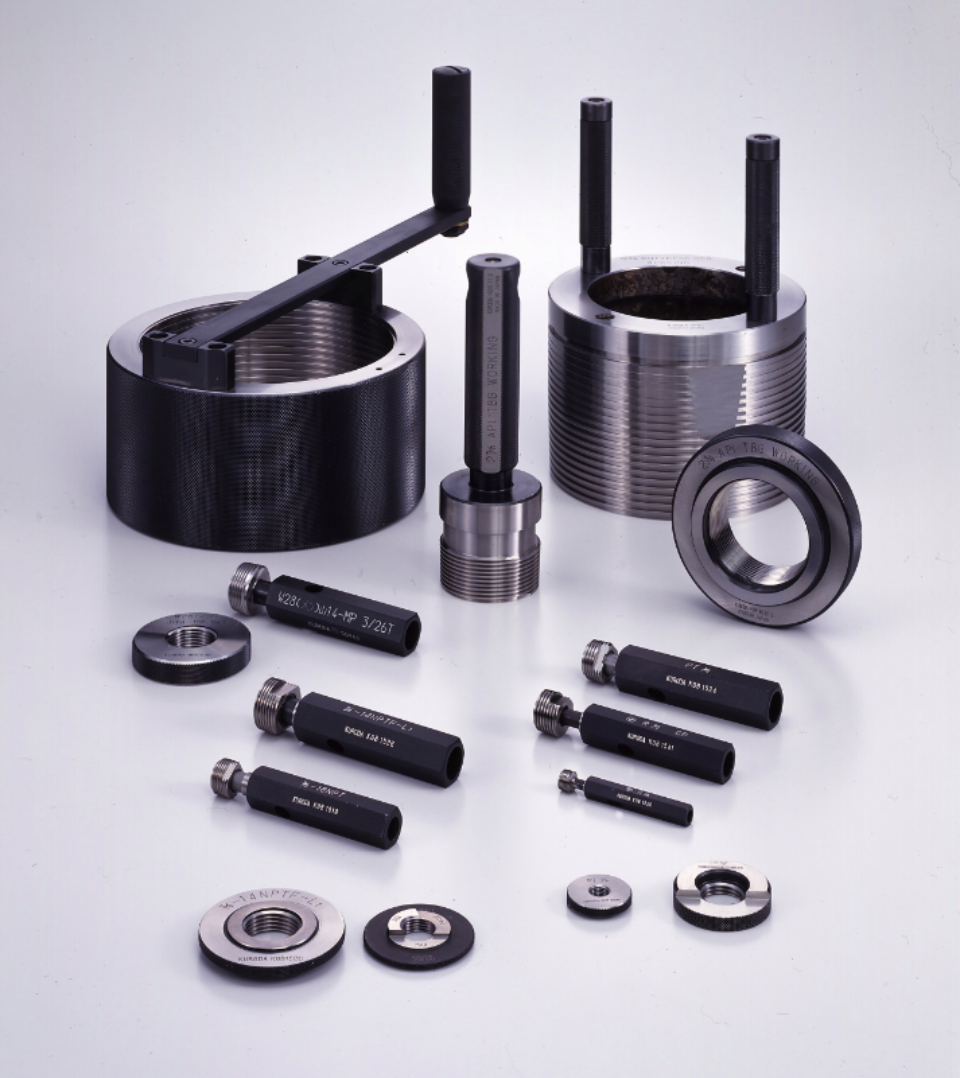

Ban đầu, dưỡng đo kiểm thuộc dạng dưỡng ren, hoặc ren/không ren. Chúng là công cụ đơn giản, đáng tin cậy và hiệu quả, nhưng có một nhược điểm đáng kể: cần phải có các dưỡng đo kiểm riêng biệt cho từng kích thước bộ phận cần đo. Việc lắp đặt một bộ chỉ số lên mũi động, hoặc nhạy, và làm cho mũi cố định có thể điều chỉnh là một bước tiến lớn. Thiết kế mới không chỉ mang lại khả năng đo lường lớn hơn và loại bỏ nhu cầu về nhiều dưỡng đo kiểm cố định, mà còn cho phép người dùng học hỏi từ quá trình đo đoạn. Hôm nay, dưỡng đo kiểm với chỉ số được thiết kế theo nhiều kiểu dáng khác nhau dựa trên thiết bị chỉ số sẽ được sử dụng với dưỡng đo kiểm.
Đặc điểm của dưỡng đo kiểm với chỉ số
Các dưỡng đo kiểm chỉ số được sản xuất với các thiết kế khác nhau tùy thuộc vào thiết bị chỉ số sẽ được sử dụng. Dự kiến hiệu suất của dưỡng đo kiểm sẽ quyết định một số đặc điểm thiết kế tinh tế được tích hợp vào dưỡng đo kiểm. Chẳng hạn, một dưỡng đo kiểm đọc đến 10µ” sẽ khác biệt so với một dưỡng đo kiểm đọc đến 0.001″. Dưỡng đo kiểm chỉ số cơ bản có hai biến thể. Trong một loại, chuyển động của đo lường nằm thẳng hàng với thiết bị chỉ số. Trong loại khác, chuyển động của mũi nhạy được dịch chuyển để tạo ra các kết hợp xem khác nhau.
Chọn lựa dưỡng đo kiểm đúng cho ứng dụng cụ thể
Mỗi thiết kế có đặc điểm riêng, và việc lựa chọn dưỡng đo kiểm phù hợp cho ứng dụng thường dựa vào các chi tiết nhỏ, bao gồm độ chính xác và sự thuận tiện sử dụng, cùng với phạm vi điều chỉnh và phạm vi đo thực tế của dưỡng đo kiểm. Dưới đây là một số đặc điểm của dưỡng đo kiểm cần lưu ý:
Phạm vi điều chỉnh và đo thực tế
Nhiều dưỡng đo kiểm có phạm vi điều chỉnh (phạm vi mà dưỡng đo kiểm có thể được đặt để đo qua) thường từ 0.5 đến 2 inch. Vì hầu hết các bộ phận được sản xuất đều có kích thước nhỏ hơn vài inch, việc lựa chọn một dưỡng đo kiểm có thể bao phủ phạm vi rộng nhất cho ứng dụng của bạn là quan trọng.
Cách điều chỉnh phạm vi đo
Thiết kế cơ bản nhất cho phép mũi cố định hoặc tham chiếu trượt hoặc được vặn lên hoặc xuống trong khung, sau đó bị khóa vào vị trí với một thiết bị kẹp. Với những dưỡng đo kiểm này, mũi nhạy vẫn cố định. Dưỡng đo kiểm khác sẽ di chuyển bộ phận tiếp xúc nhạy và bộ chỉ số dọc theo một thanh trượt và để mũi tham chiếu cố định. Điều quan trọng đối với hiệu suất của bất kỳ dưỡng đo kiểm nào là khả năng giữ cho mũi tham chiếu và nhạy song song với nhau.
Sự song song của mũi
Sự song song của mũi ảnh hưởng rất lớn đến hiệu suất của dưỡng đo kiểm và có thể dễ dàng kiểm tra. Chọn một quả cầu chính xác với khoảng giá trị ở giữa của dưỡng đo kiểm và đặt dưỡng đo kiểm để đọc ở giá trị không trên quả cầu. Di chuyển quả cầu từ trước ra sau và từ trái sang phải, quan sát thiết bị chỉ số. Ghi nhớ điểm cao và điểm thấp. Điều này chính là khả năng song song của mũi. Có thể thực hiện thử nghiệm này với quả cầu ở cả hai giới hạn của phạm vi điều chỉnh của dưỡng đo kiểm để đánh giá hiệu suất trên toàn bộ phạm vi.
Chức năng đỡ phía sau
Một phần quan trọng của chuỗi đo lường của dưỡng đo kiểm là chức năng đỡ phía sau. Nó quan trọng để định vị bộ phận để đo đoạn một cách lặp lại, đặc biệt khi bộ phận đó có hình dạng tròn. Nếu nó lớn và không vuông góc với mũi tham chiếu, bộ phận sẽ không đến cùng một vị trí, và nếu mũi không song song thì kích thước sẽ không được đo chính xác.
Cơ cấu rút lui cho mũi nhạy
Một cơ cấu rút lui cho mũi nhạy có thể quan trọng đối với các bộ phận mảnh hoặc các bộ phận mềm mại có thể dễ bị làm trầy. Lò xo đo nhẹ cũng có thể được sử dụng để ngăn chặn làm trầy cho bộ phận. Mũi rộng sẽ đảm bảo rằng dưỡng đo kiểm ngồi chặt và vuông góc với bộ phận. Nếu mũi hẹp hoặc dạng lá để kiểm tra các rãnh hẹp, bạn có thể phải giữ dưỡng đo kiểm càng vuông góc và ổn định càng tốt.
Lựa chọn mũi rộng đúng mức
Sử dụng mũi rộng hơn bộ phận sẽ đảm bảo rằng dưỡng đo kiểm ngồi chặt và vuông góc với bộ phận. Nếu mũi quá rộng so với bộ phận, có thể dẫn đến mài mòn mũi không đều và giảm chất lượng đo đoạn.
Kết
Hiểu rõ về chi tiết của dưỡng đo kiểm và cách xác định hiệu suất tốt nhất của nó có thể tăng cường độ chính xác và khả năng lặp lại của bạn trong quá trình đo đoạn, đồng thời gia tăng tuổi thọ của dưỡng đo kiểm. Quan trọng nhất, việc chọn lựa dưỡng đo kiểm phù hợp và hiểu rõ về nhu cầu ứng dụng của bạn sẽ đóng một vai trò quan trọng trong quyết định chọn lựa và sử dụng dưỡng đo kiểm một cách hiệu quả.
